Sistemas
de alimentación de alta densidad de potencia
|
|
|
|
|
|
|
|

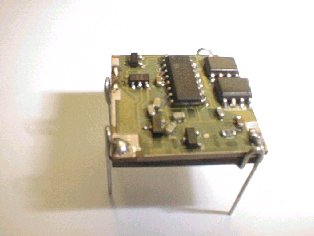

Convertidor
dc/dc de 6.25 W/cm2 (10W, 3.3V salida, 5V entrada). Dimensiones. 20x20x4
mm Dispone
de un único módulo de condensadores y una bobina de 1 microH
(dimensiones 20x20x1.5mm) |
|
|
|
Módulo
integrado de condensadores cerámicos utilizado como substrato para
la realización con tecnología híbrida de capa gruesa
del convertidor mostrado en la figura previa
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Convertidor
dc/dc (10W, 48V salida, 5V entrada). Dimensiones. 45x30x8 mm Los
elementos magnéticos (bobina y transformador) han sido integrados
sobre un substrato de ferrita 3F4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Transformadores
piezoeléctricos utilizados en un convertidor ac/cd (cargador de
baterías de 20x20x4mm) con entrada de red y salida 12V, 8W.
|
|
|
|
|
|
|
|
|
|

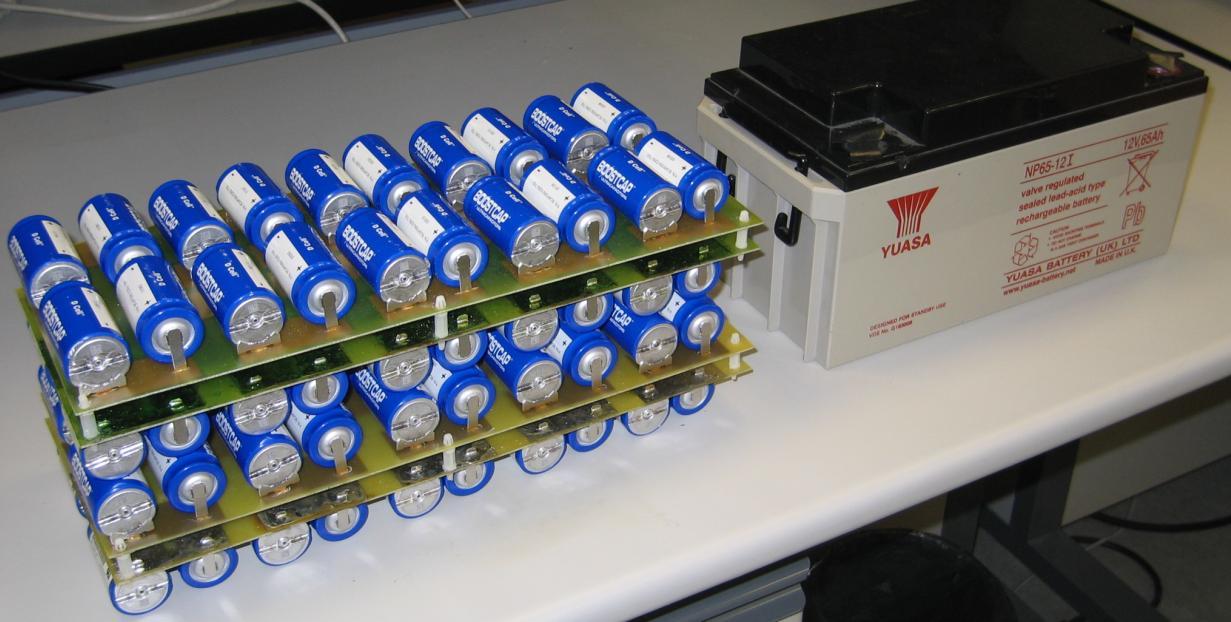

Aplicaciones basadas en el uso de supercondensadores: - Frenado regenerativo - Sistemas de monitorización autónomos |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
